Ajax MultiRelay Fibra (64932) ASP
Kód: 96915Podrobný popis

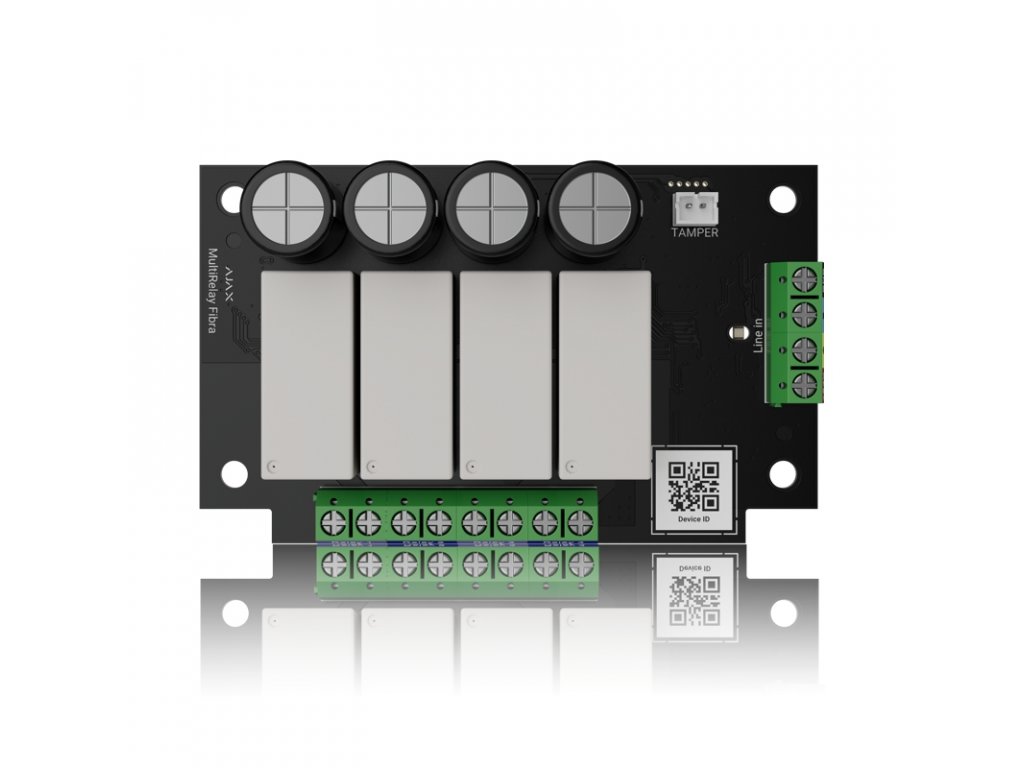

AJAX MultiRelay Fibra - modul linky Fibra so 4 bezpotenciálovými reléovými výstupmi
MultiRelay Fibra je modul na diaľkové ovládanie napájania elektrických spotrebičov. Zariadenie má štyri výstupné relé s izolovanými bezpotenciálovými kontaktmi. Relé môžu napríklad ovládať napájanie elektrických spotrebičov a iných pripojených zariadení. Na zmenu stavov jednotlivých relé môžete použiť aplikácie Ajax, vytvoriť automatizačné scenáre alebo stlačiť tlačidlo.
Modul je kompatibilný len s hubmi Ajax, ktoré podporujú protokol Fibra.
Ajax MultiRelay Fibra je zariadenie drôtového produktového radu Fibra. Predávať, inštalovať a spravovať produkty Fibra môžu len akreditovaní partneri spoločnosti Ajax Systems.
Hlavní funkce
- Bezpotenciálové relé
- 4 nezávislé výstupy
- Nízka spotreba energie - max. 185 mW
- Podpora automatizačných scenárov
Prevádzkové režimy
- Bistabilný - po každej aktivácii relé zmení stav kontaktu a zapne alebo vypne pripojený spotrebič, pričom zostane v aktuálnom stave až do ďalšej aktivácie
- Pulzný - relé zmení stav kontaktu na nastaviteľný čas (od 10 s do 2 h) a potom sa prepne do pôvodného stavu
Stavy výstupných kontaktov
- Kľudové zapnutie (NC) - relé sa pri aktivácii otvorí, pri deaktivácii sa uzavrie
- V kľudovom stave rozpojené (NO) - relé sa pri aktivácii uzavrie, pri deaktivácii sa rozpojí
Ďalšie funkcie
- Ochrana proti prehriatiu - všetky štyri relé MultiRelay sa automaticky deaktivujú, keď aspoň jedno z nich prekročí teplotu +85 C.
- Stabilný stav kontaktov - aktuálny stav kontaktov relé zostáva rovnaký aj po výpadku napájania
Komunikačná technológia Fibra
Fibra je protokol káblového prenosu dát, ktorý poskytuje rýchlu a bezpečnú obojsmernú komunikáciu medzi rozbočovačom a zariadeniami. Protokol poskytuje okamžitý prenos poplachových správ so všetkými užitočnými informáciami - používatelia systému a rozbočovač prijímajúci poplach vždy presne vedia, ktoré zariadenie bolo aktivované a kedy a kde sa to stalo.
Protokol Fibra využíva šifrovanie a autentifikáciu zariadení, aby sa zabránilo manipulácii. Podporuje periodické dotazovanie na monitorovanie stavu zariadenia v reálnom čase. Kábel U/UTP cat.5 poskytuje dosah káblového pripojenia až 2 000 m medzi rozbočovačom a modulom.
- Informatívne oznámenia
- Šifrovaná komunikácia a ochrana proti falšovaniu
- Nízka spotreba energie - do 0,185 mW
- Nastaviteľný interval dotazovania stavu zariadenia od 12 do 300 sekúnd
Jednoduchá inštalácia pomocou krytu Case
Zariadenie MultiRelay je primárne určené na inštaláciu do špeciálneho puzdra Ajax. Puzdro umožňuje optimálne usporiadanie káblov pre pripojenie linky Fibra a je vybavené špeciálnymi držiakmi modulov a sabotážnym kontaktom.
- Spárovanie so systémom prostredníctvom QR kódu
- Podpora vzdialenej konfigurácie a testovania
- Jednoduchá údržba
- Kompatibilita s puzdrom Ajax Case
Technické špecifikácie
|
Klasifikácia: |
Modul Fibra so 4 reléovými výstupmi |
|
Typ zariadenia: |
Drôtové pripojenie |
|
Inštalácia: |
Vnútorná |
|
Kompatibilita: |
Hub Hybrid (2G) |
|
Súlad so štandardmi: |
Úroveň zabezpečenia 3, trieda prostredia II podľa normy EN 50131 |
|
Pripojenie k vedeniu Fibra: |
Počet vstupných liniek - 1 |
|
Počet výstupných relé: |
4 |
|
Režimy relé: |
Impulzné/stabilné |
|
Maximálne zaťaženie relé: |
5 A / 30 V DC |
|
Čas zopnutia relé v impulznom režime: |
10 sekúnd až 2 hodiny |
|
Teplotná ochrana: |
+85 °C (automatické odpojenie relé) |
|
Napájanie: |
8.5-30 V DC (z linky Fibra) |
|
Drôtová technológia Fibra: |
Komunikačný dosah - až 2 000 m (kábel UTP Cat.e, 4x2x0,51 mm) |
|
Odporúčaný typ kábla: |
Signálny, medený, 4x0,22 mm2 |
|
Rozsah prevádzkových teplôt: |
Od -10 °C do +40 °C |
|
Prevádzková vlhkosť: |
Do 75 % |
|
Ochrana proti neoprávnenej manipulácii: |
Ochrana proti skratu |
|
Rozmery: |
90 x 55 x 30 mm |
|
Hmotnosť: |
84 g |
|
Záruka: |
24 mesiacov od dátumu predaja |
|
Obsah balenia: |
Ajax MultyRelay Fibra reléový modul |
Dodatočné parametre
| Kategória: | Integrácia |
|---|---|
| Záruka: | 2 roky |
