Podrobný popis

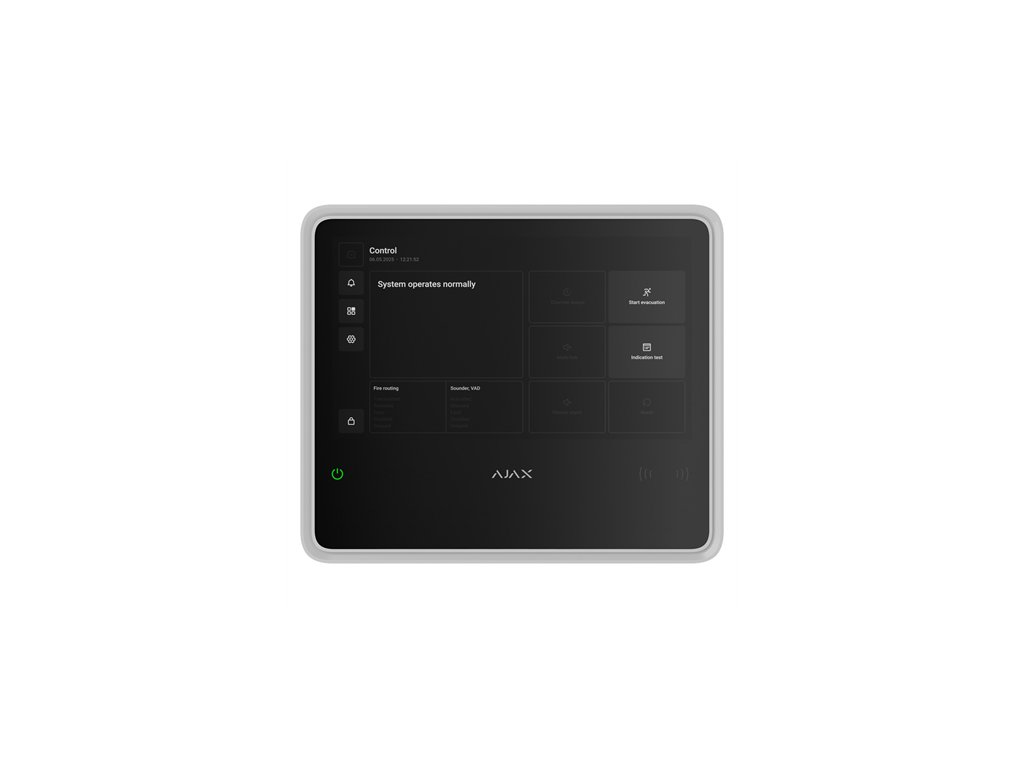

Ajax EN54 Fire Hub Jeweller

Inovácia v protipožiarnej ochrane

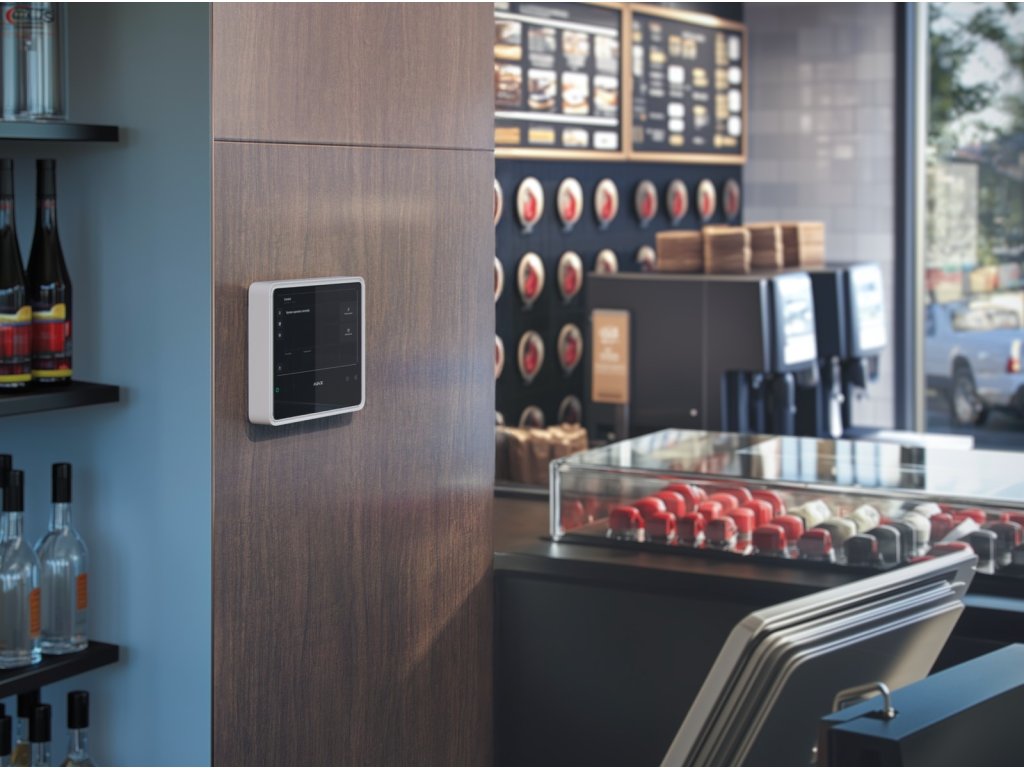

AJAX EN54 Fire Hub Jeweller je bezdrôtové riadiace a signalizačné zariadenie (CIE) pre požiarny poplašný systém, ktoré podporuje aj zariadenia na ochranu proti vlámaniu. Tento moderný hub s dotykovou obrazovkou predstavuje komplexné riešenie pre správu požiarneho bezpečnostného systému, ktoré je zároveň jednoduché na inštaláciu, používanie aj údržbu. Vďaka vstavaným komunikátorom a plne bezdrôtovému pripojeniu zariadení je možné systém rýchlo nasadiť a pripojiť k monitorovacím staniciam prostredníctvom aplikácií Ajax.

Systém detekcie a poplachu požiaru

• Spoľahlivá detekcia: Detekcia dymu a rýchleho nárastu teploty
• Zvuková a vizuálna indikácia: Spĺňa prísne regulačné požiadavky
• Automatizované riadenie: Riadenie protipožiarneho zariadenia a evakuačného vybavenia počas požiarnych poplachov
• Správa systému: Prostredníctvom dotykovej obrazovky CIE alebo aplikácií Ajax

Integrovaný systém

EN54 Fire Hub Jeweller predstavuje komplexné riešenie pre požiarnu bezpečnosť, ktoré kombinuje spoľahlivosť, jednoduché použitie a pokročilé funkcie v jednom elegantnom zariadení. Vďaka podpore ďalších bezpečnostných systémov ponúka ucelené riešenie pre komerčné aj obecné objekty. S veľkým dotykovým displejom a intuitívnym rozhraním poskytuje CIE podrobné informácie o stave systému a upozornenia na poplachy, čo zaisťuje, že personál je okamžite informovaný o akejkoľvek situácii.

CIE tiež podporuje ochranu proti vlámaniu podľa EN 50131 (stupeň 2), video dohľad a automatizačné zariadenia, čo z neho robí jednotné riešenie pre komerčné a obecné objekty. Každý poplach môže byť podporený vizuálnou verifikáciou, ktorá pomáha personálu zariadenia pri reakcii na mimoriadnu udalosť.

Kľúčové vlastnosti

Všestranné riešenie

• Multifunkčné zariadenie: Kombinuje požiarnu bezpečnosť, ochranu proti vlámaniu, video dohľad a automatizáciu v jedinom systéme
• Certifikácia: Spĺňa normy EN 54-2, EN 54-4, EN 54-13, EN 54-21, EN 54-25 a EN 50131 (stupeň 2)
• Kapacita systému: Podporuje až 200 Ajax zariadení, 40 požiarnych zón, 200 užívateľov a 25 bezpečnostných skupín
• Flexibilná konfigurácia: Môže fungovať ako samostatný požiarny alarm alebo ako súčasť integrovaného systému
• Automatizačné scenáre: Podporuje až 64 automatizačných scenárov pre komplexné riadenie bezpečnosti

Intuitívne ovládanie

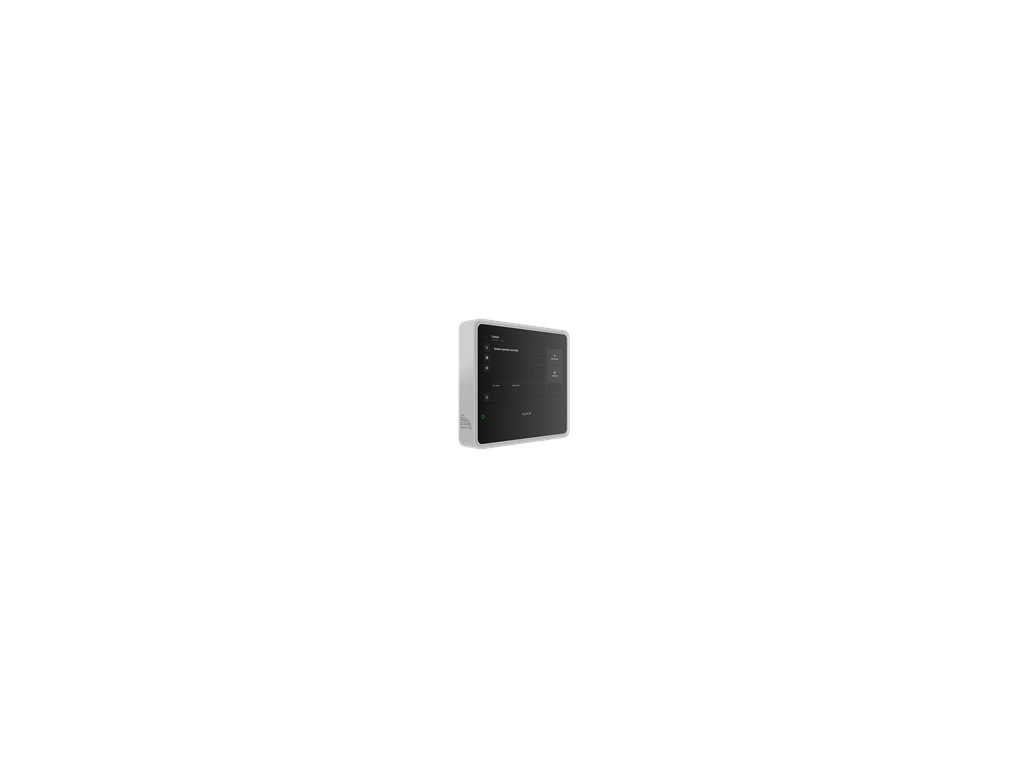

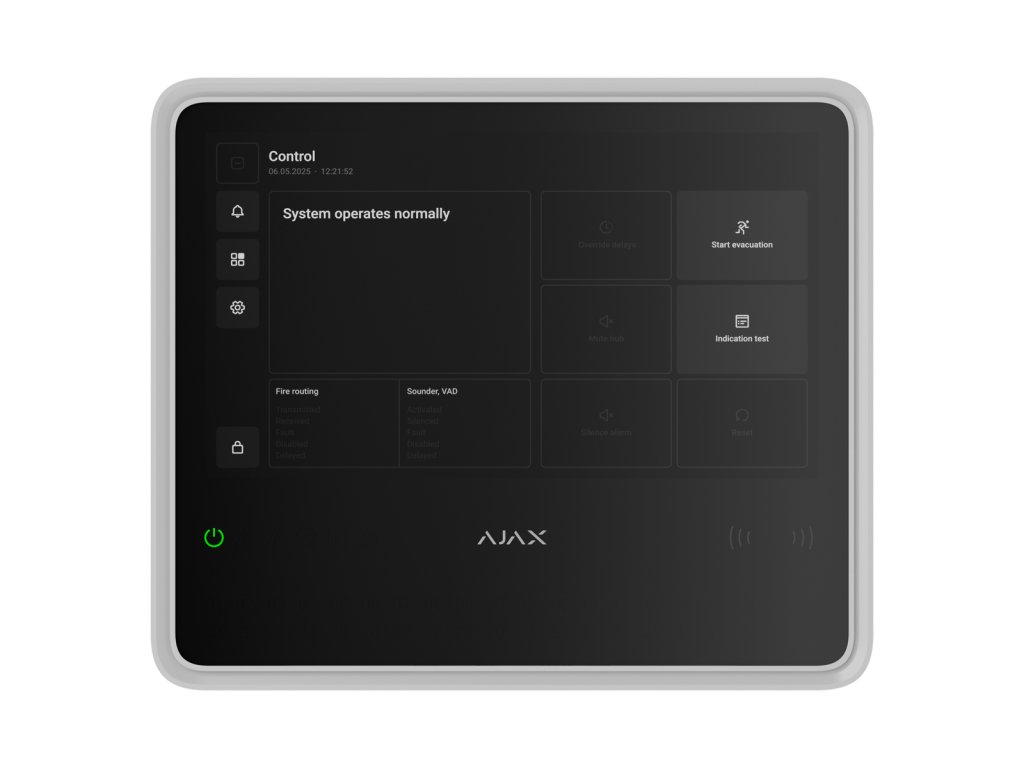

• Veľký dotykový displej: 10,1" IPS kapacitná dotyková obrazovka s rozlíšením 1024×600 px a životnosťou podsvietenia 50 000 hodín
• Prehľadné rozhranie: Jednoduché ovládanie požiarneho poplachu, správa zón a prístup k protokolu udalostí
• LED indikácia: 40 LED indikátorov pre každú požiarnu zónu a 6 dodatočných indikátorov pre zobrazenie celkového stavu systému vrátane požiarnych poplachov, stavu napájania a porúch
• Zvuková signalizácia: Vstavaný bzučiak s hlasitosťou 60 dB pre zvukové upozornenie
• Jazykové možnosti: Rozhranie v angličtine (predvolené), je možné konfigurovať v nastaveniach na obrazovke CIE alebo v aplikáciách Ajax

Ovládanie požiarneho poplachu

• Resetovanie požiarneho poplachu: Jedným kliknutím môžu oprávnení užívatelia resetovať požiarny poplach
• Evakuačný poplach: Možnosť spustiť alebo stíšiť evakuačný poplach
• Ovládanie bzučiaka: Stlmenie alebo opätovné povolenie vstavaného bzučiaka CIE
• Prepísanie oneskorenia: Možnosť prepísať prednastavené oneskorenia aktivácie
• Test indikácie: Spustenie testu indikácie pre overenie funkčnosti

Správa zón

Všetky senzory, sirény a zariadenia VAD sú zoskupené na karte Požiarne zóny. Na základe prístupových oprávnení môžu užívatelia zobraziť stav každého zariadenia, deaktivovať vybrané zariadenia alebo začať testovanie.

Protokol udalostí

Karta protokolu CIE chronologicky zachytáva každú udalosť požiarneho poplachu a uchováva až 5 000 záznamov. Protokol poskytuje explicitné údaje vrátane názvu zariadenia, časovej pečiatky a podrobného popisu udalosti.

Pokročilá komunikácia

• Bezdrôtové protokoly: Jeweller, Wings a TurboWings s dosahom až 1 800 m v otvorenom priestore
• Modulácia rádiového signálu: GFSK s maximálnym efektívnym vyžiareným výkonom (ERP) ±25 mW
• Internetové pripojenie: Ethernet (až 100 Mbps), Wi-Fi (802.11 b/g/n modul až 72 Mbps) a 2× SIM 2G/4G (LTE)
• Automatické prepínanie: Okamžitý prechod medzi komunikačnými kanálmi pre zaistenie spoľahlivosti:
  • Okamžite medzi Ethernetom, Wi-Fi a mobilným kanálom
  • Okamžite medzi sieťami 4G (LTE) a 2G jednej SIM karty
  • Až 4 minúty medzi dvoma SIM kartami
• Prioritizácia komunikačných kanálov: 1. Ethernet, 2. Wi-Fi, 3. Mobilné pripojenie (komunikačné kanály pracujú paralelne pre zvýšenie spoľahlivosti systému, pričom Ethernet spracováva väčšinu dát)
• Prenos udalostí: Podpora protokolov SurGard (Contact ID) a SIA DC-09 pre komunikáciu s monitorovacími stanicami

Reléové výstupy

• Výstup 1: NC (normálne zopnutý) - pre odosielanie udalostí o poruchách do monitorovacieho softvéru
• Výstup 2: NO (normálne rozopnutý) - pre odosielanie požiarnych poplachov do monitorovacieho softvéru
• Prevádzkový režim: bistabilný
• Externé napájanie: 10-30 V DC (relé nenapája pripojené zariadenia)
• Spotreba energie: až 60 W v pohotovostnom režime
• Maximálna odporová záťaž: až 2 A pri 30 V DC

Vizuálna verifikácia poplachov

• Foto a video verifikácia: Podpora detektorov Ajax MotionCam a bezpečnostných kamier
• Rýchle vyhodnotenie situácie: Pomáha identifikovať príčinu poplachu a eliminovať falošné poplachy
• Podpora kamier:
  • Až 36 Ajax NVR
  • Až 224 Ajax kamier prostredníctvom Ajax NVR
  • Až 492 samostatných kamier

Zabezpečenie a ochrana

• Autentifikácia užívateľov: Až 200 osobných prístupových kódov
• Bezkontaktný prístup: Prostredníctvom kariet Pass a príveskov Tag (bude k dispozícii s budúcimi aktualizáciami firmvéru)
  • Podporuje DESFire® EV1, EV2
  • ISO14443-A (13,56 MHz)
• Tri úrovne prístupu: Pre užívateľov, požiarnych dôstojníkov a administrátorov
• Núdzové kódy: Až 200 osobných núdzových kódov
• Ochrana proti sabotáži:
  • Tamper alarm pre upozornenie na pokusy o demontáž zariadenia
  • Autentifikácia zariadenia pre zabránenie podvrhom
  • Detekcia rušenia a frekvenčné preskakovanie
  • Detekcia straty komunikácie medzi CIE a pripojenými zariadeniami do 36 s
  • Pravidelné dotazovanie pre zobrazenie aktuálneho stavu zariadenia
• Šifrovanie dát: Počas celého procesu prenosu

Napájanie a záloha

• Hlavné napájanie: 110-240 V, 50/60 Hz
• Záložné napájanie: Li-ion 7,4 V batéria s kapacitou 5 alebo 10 A·h (poskytované modelmi EN54 Internal Battery (24h) alebo EN54 Internal Battery (72h), batérie sa predávajú samostatne)
• Autonómna prevádzka: 24 až 72 hodín (v závislosti od modelu internej batérie)
• Výmena batérie za prevádzky: Možnosť výmeny internej batérie bez vypnutia CIE

Technické špecifikácie

Fyzické parametre

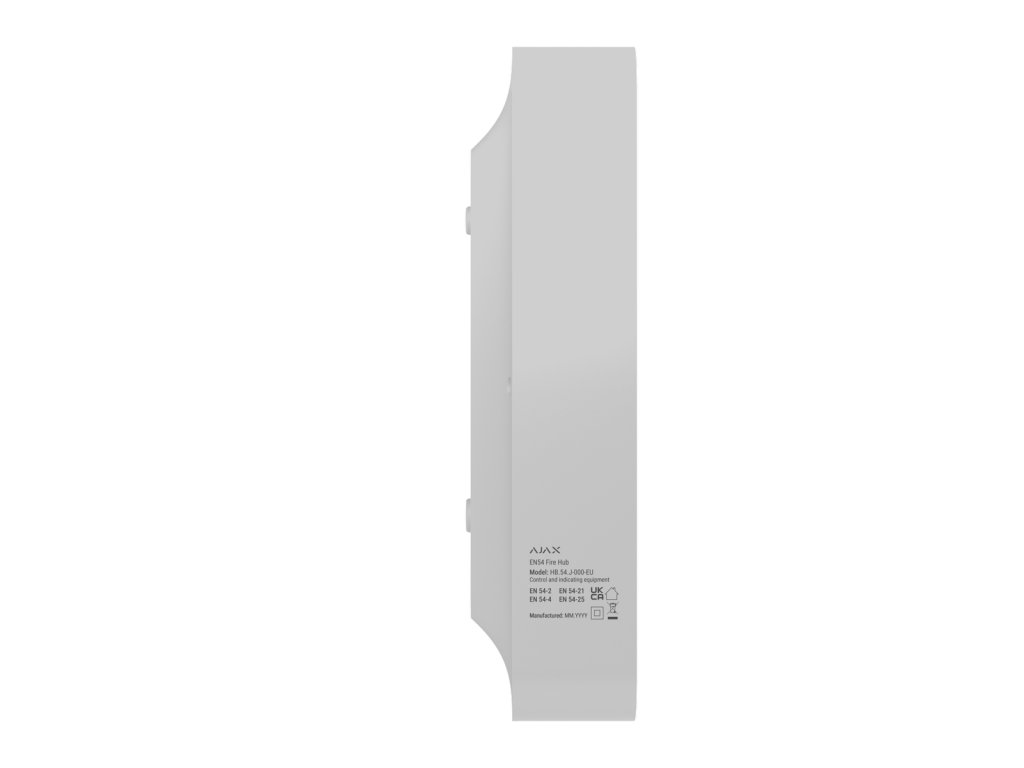

• Rozmery: 263 × 223 × 54 mm
• Hmotnosť: 1,526 kg
• Farba: Biela, čierna
• Trieda ochrany: IP20
• Hodnotenie horľavosti: UL 94 V-0
• Tamper alarm: Áno, pre detekciu neoprávnenej manipulácie

Prevádzkové podmienky

• Rozsah prevádzkových teplôt: -10°C až +40°C
• Prevádzková vlhkosť: až 75%

Komunikácia s Ajax zariadeniami

• Bezdrôtové technológie: Jeweller, Wings a TurboWings
• Dosah komunikácie: až 1 800 m v otvorenom priestore
• Frekvenčné pásma:
  • 866.0-866.5 MHz
  • 868.0-868.6 MHz
  • 868.7-869.2 MHz
  • 905.0-926.5 MHz
  • 915.85-926.5 MHz
  • 921.0-922.0 MHz

  (v závislosti od regiónu predaja)

• Interval dotazovania: 12-300 s (nastaviteľné užívateľom s právami PRO alebo admin v aplikáciách Ajax)

Kapacita systému

• Ajax zariadenia: až 200
  • Bezdrôtové zariadenia v ľubovoľnom pomere
  • Maximálne 5 opakovačov dosahu
  • Maximálne 10 sirén proti vlámaniu alebo klávesníc so vstavaným bzučiakom
• Požiarne zóny: až 40
• Užívatelia: až 200
• Bezpečnostné skupiny: až 25
• Miestnosti: až 80
• Automatizačné scenáre: až 64
• Protokol udalostí: až 5 000 udalostí (poplachy a udalosti sú uložené v nevolatilnej pamäti flash na doske)

Inštalácia a údržba

• Rýchla inštalácia: Pridanie do systému pomocou skenovania QR kódu
• Jednoduchá údržba: Bez nutnosti demontáže krytu
• Vzdialený prístup: Správa a uvedenie do prevádzky prostredníctvom aplikácií Ajax
• Okamžité upozornenia: Okamžité oznámenia o poruchách a údržbe
• Výmena batérie za prevádzky: Bez nutnosti vypnutia zariadenia
• Automatická synchronizácia: S monitorovacím systémom

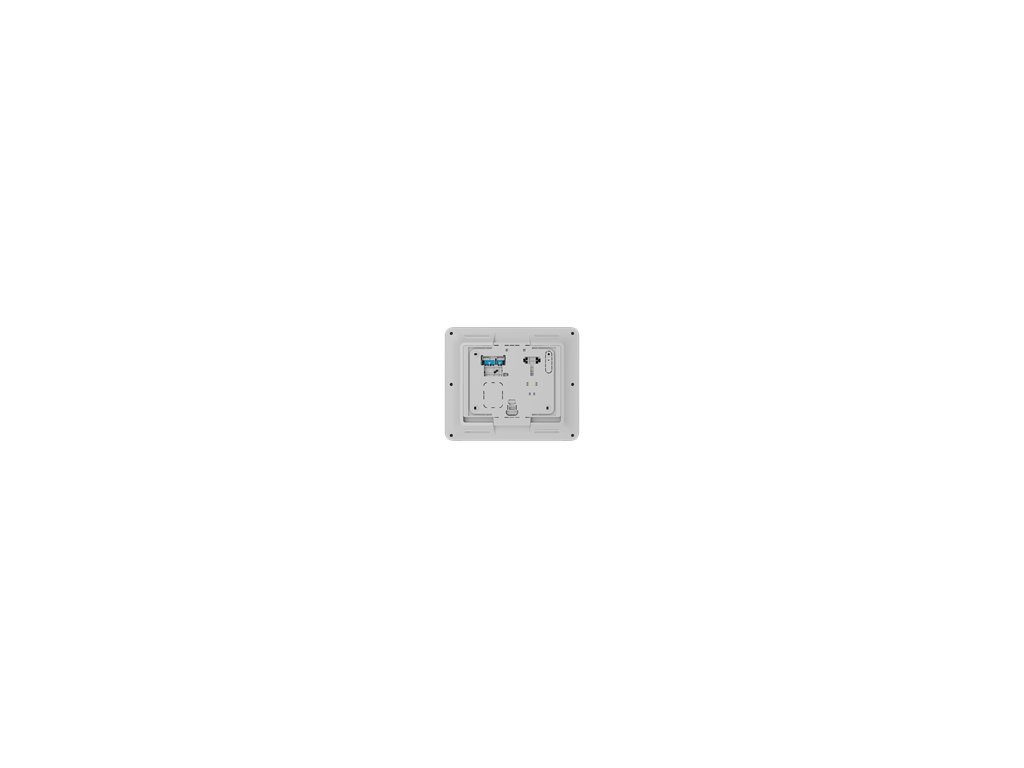

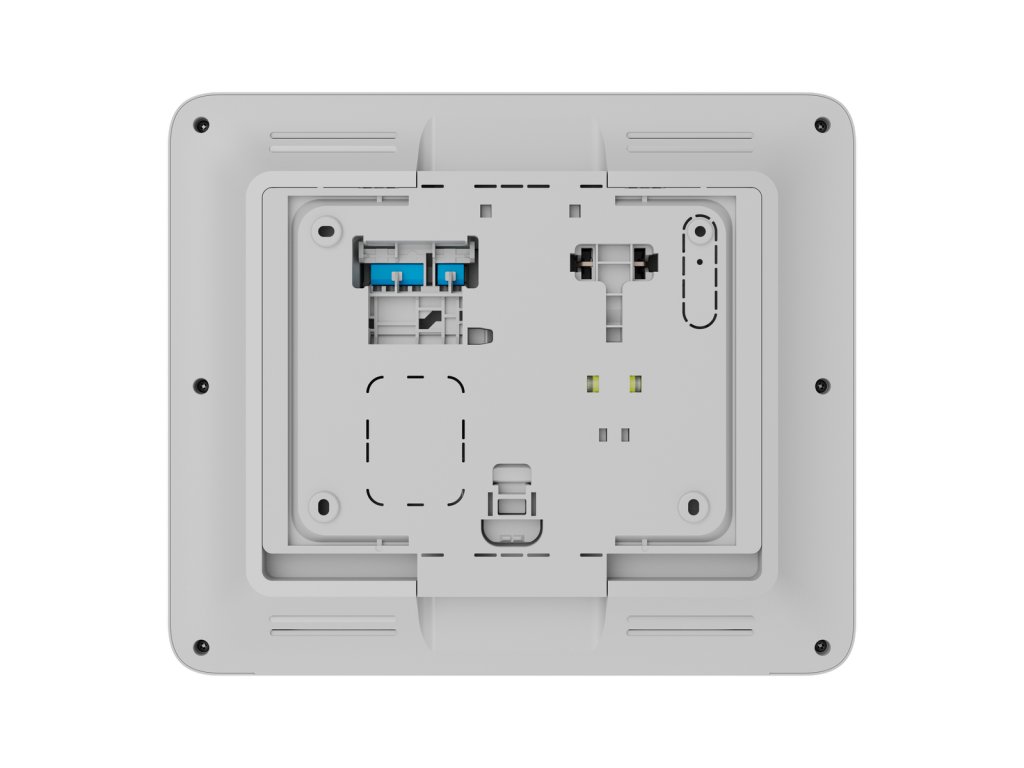

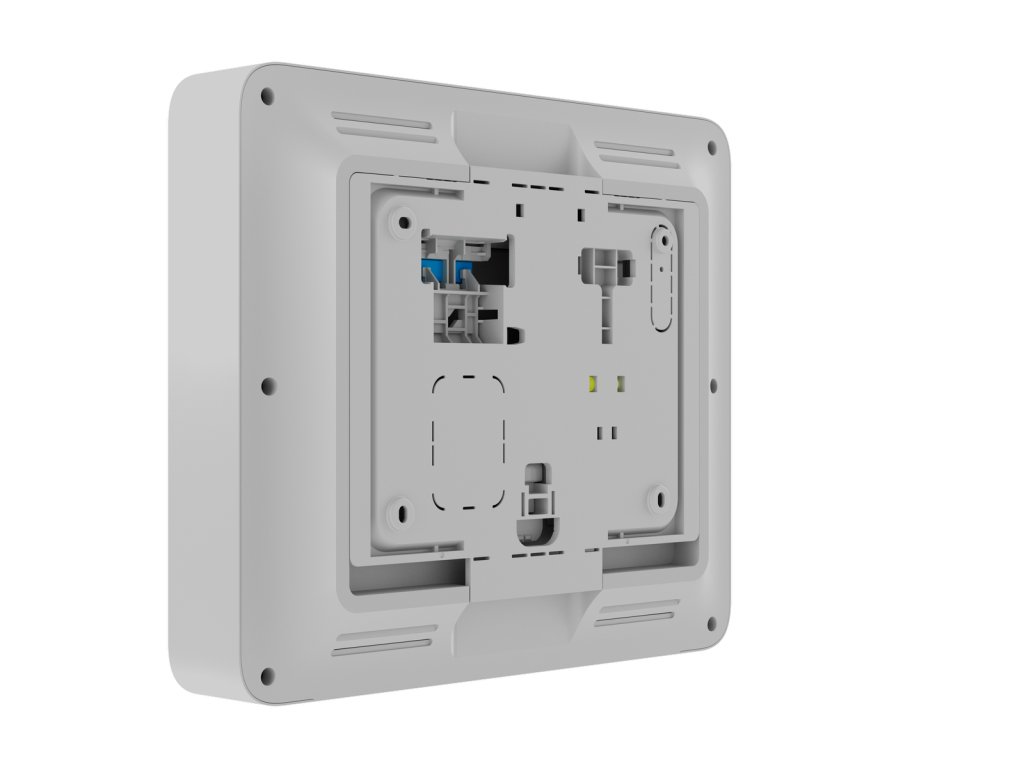

• Montáž: Pomocou montážneho panelu SmartBracket, ktorý je súčasťou balenia

Obsah balenia

• EN54 Fire Hub Jeweller
• Montážny panel SmartBracket
• Inštalačná sada
• Ethernetový kábel
• Špeciálny nástroj (kľúč)
• Stručný návod na použitie
