Podrobný popis

Ajax Superior MultiTransmitter G3 Jeweller

Bezdrátový modul pro integraci až 18 zařízení třetích stran do systému Ajax

SUPERIOR produktová řada

Toto je zařízení produktové řady Superior. Pouze akreditovaní partneři Ajax Systems mohou prodávat, instalovat a udržovat produkty Superior.

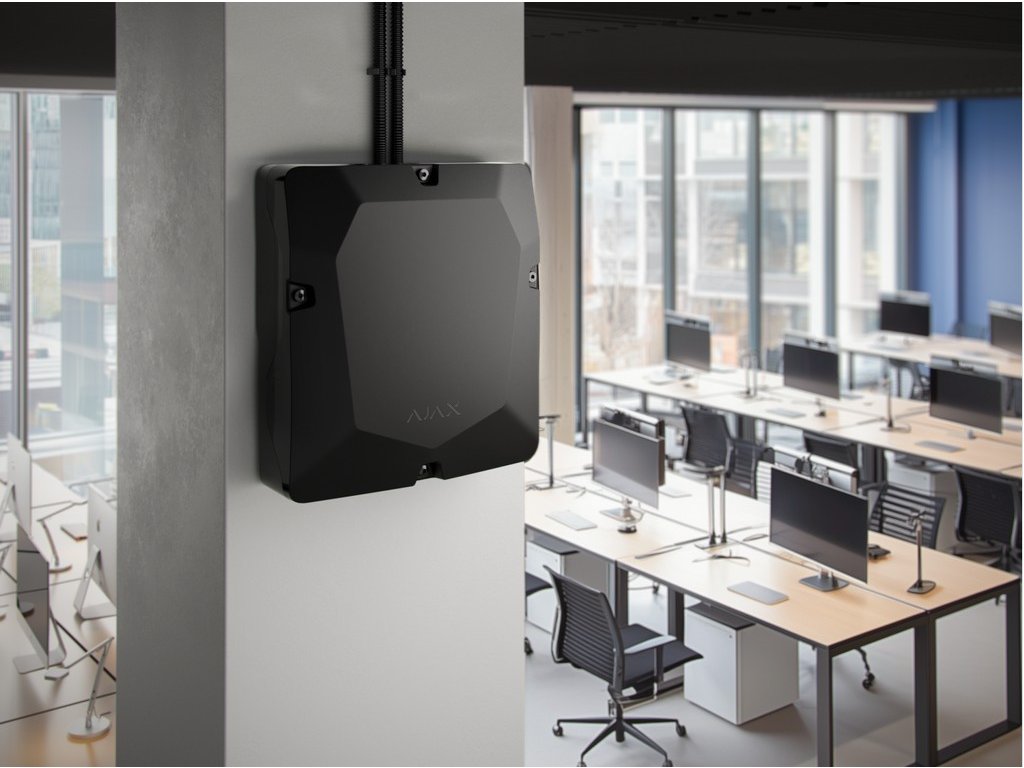

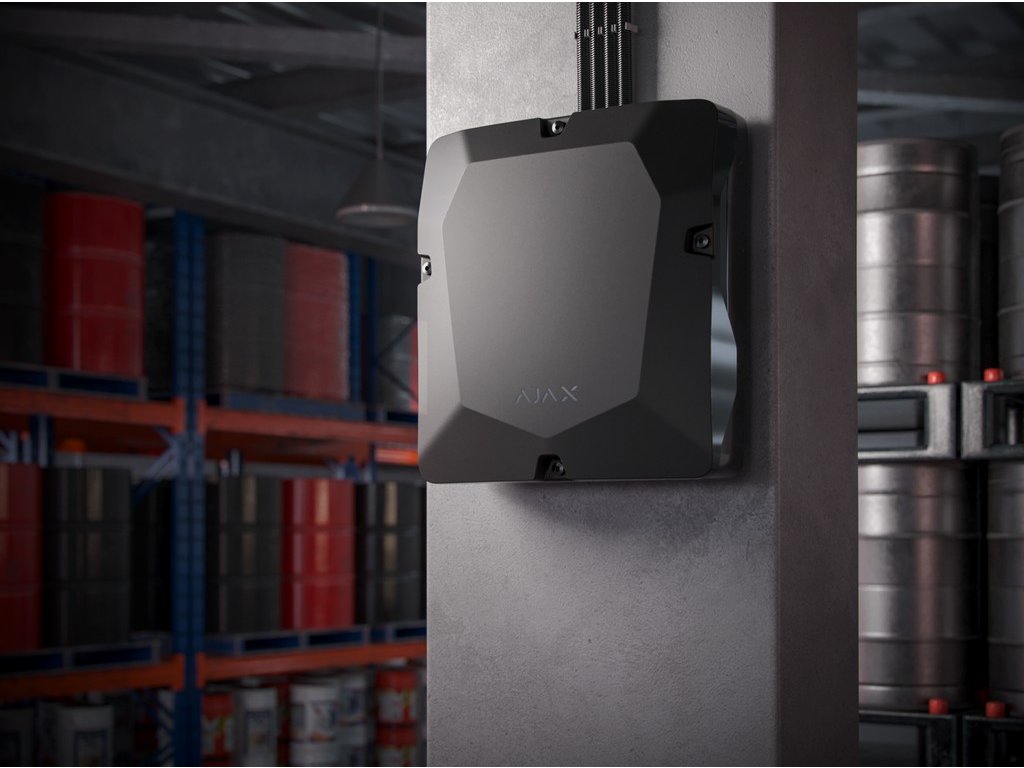

Ajax Superior MultiTransmitter G3 Jeweller je k dispozici buď v originálním krytu nebo jako deska bez krytu. Obě verze jsou kompatibilní s kryty Ajax Case1.

Posouvání hranic vysokého zabezpečení

Ajax Superior MultiTransmitter G3 Jeweller přidává flexibilitu instalacím stupně 3. Na jedné straně může integrační modul modernizovat stávající bezpečnostní nastavení. Přináší všechny výhody ekosystému Ajax - centralizovanou správu v aplikaci Ajax, informativní oznámení, integraci s videodohledem a požární ochranou a automatizační scénáře bez nákladů na úplnou výměnu. Na druhé straně může modul rozšířit systém Ajax téměř o jakékoli bezpečnostní zařízení mimo portfolio Ajax. V obou případech zařízení pomáhá vybudovat kompletní bezpečnostní řešení stupně 3 přizpůsobené projektům jakékoli složitosti.

Klíčové vlastnosti

Maximální kompatibilita

• Podpora typů připojení NC, NO, EOL, 2EOL a 3EOL
• Podpora rezistorů od 1 kΩ do 30 kΩ
• Pulzní a bistabilní provozní režimy
• KeyArm zóna pro zapnutí/vypnutí systému se zařízeními třetích stran
• Více než deset volitelných typů událostí pro připojená zařízení
• Jeden výstup napájení 12 V pro požární detektor a čtyři výstupy pro další zařízení

Ovládání a konfigurace v aplikacích Ajax

• Mobilní a desktopové aplikace Ajax pro koncové uživatele a bezpečnostní profesionály
• Informativní oznámení o alarmech a událostech
• Vzdálená konfigurace bez demontáže zařízení třetích stran
• Integrace do ekosystému Ajax v rámci jediné aplikace
• Automatizační scénáře spouštěné připojenými zařízeními

Ochrana proti sabotáži

• Dvě sabotážní tlačítka pro detekci demontáže nebo odpojení integračního modulu a konektor pro sabotážní desku Ajax Case
• Autentizace integračního modulu k zabránění falšování
• Ochrana proti falšování zařízení třetích stran díky podpoře připojení EOL
• Přenos sabotážních alarmů z připojených zařízení
• Detekce ztráty komunikace do3 36 sekund pro integrační modul
• Přeskakování frekvencí pro zabránění rádiovému rušení a blokování

Superior Jeweller a Wings komunikační technologie

• Až 3 000 m rádiové komunikace na volném prostranství2
• Vylepšené šifrování během přenosu dat mezi integračním modulem a Ajax hubem
• Pravidelné dotazování pro zobrazení aktuálního stavu integračního modulu
• Aktualizace firmwaru přes vzdálené připojení pro Ajax Superior MultiTransmitter G3 Jeweller

Napájení

• Až 24 hodin provozu na záložní baterii 12 V, až 7 Ah4
• Hlavní napájení: 100-240 V, 50/60 Hz
• TDMA technologie a režim úspory energie

Bezproblémová instalace a nastavení

• Přidání integračního modulu do systému pomocí QR kódu
• Přidávání a konfigurace zařízení třetích stran prostřednictvím aplikací Ajax
• Všestranné možnosti nastavení: v originálním pouzdře nebo jako deska pro instalaci do pouzdra Ajax
• Skenování EOL rezistoru v aplikaci pro časově efektivní instalaci zařízení třetích stran bez demontáže pouzdra
• Snadná správa kabelů a umístění baterie
• Až 400 m kabelového připojení s připojenými zařízeními

Shoda s normami

EN 50131 (Grade 3)
PD 6662:2017

Komunikace s hubem nebo opakovačem

Superior Jeweller komunikační technologie

Wings komunikační technologie

Dosah bezdrátové komunikace2: až 3 000 m
Na volném prostranství
Frekvenční pásma: 865,0-868,0 MHz, 868,0-868,6 MHz, 868,7-869,2 MHz, 869,4-869,65 MHz
Zařízení podporuje všechna uvedená pásma
Interval dotazování: 12-300 s
Nastavuje PRO nebo uživatel s administrátorskými právy prostřednictvím aplikací Ajax

Funkce

Počet zón: 18
Jedno kabelové zařízení na zónu
Typy připojení: NC, NO, EOL, 2EOL, 3EOL
Provozní režimy: pulzní, bistabilní
Nastavuje PRO nebo uživatel s administrátorskými právy
Provozní režimy připojených senzorů:

• Detekce alarmů
• Přepínání režimů zapnutí (KeyArm)
• Ovládání blokovacího prvku
• Ovládání závory

Typy událostí: více než 10 volitelných typů událostí
Nastavuje PRO nebo uživatel s administrátorskými právy
Délka kabelu mezi zařízeními a Ajax Superior MultiTransmitter G3 Jeweller: až 400 m
Při použití signálního kabelu s měděným hliníkovým vodičem 0,22 mm2

Technická pecifikace

Hlavní napájení: 100-240 V, 50/60 Hz
Záložní napájení4: 12 V, až 7 Ah kapacita, s plným nabíjecím cyklem až 24 h
Napájení připojených kabelových zařízení: 10,5-15 V, až 1 A (celková maximální spotřeba proudu)
Čtyři napájecí linky z Ajax Superior MultiTransmitter G3 Jeweller
Napájení připojených požárních detektorů: 10,5-15 V, až 0,4 A
Jedna napájecí linka z Ajax Superior MultiTransmitter G3 Jeweller

Deska bez krytu

Rozměry: 178 × 99 × 38 mm
Hmotnost: 220 g
Dvě sabotážní tlačítka a konektor pro sabotážní desku Ajax Case

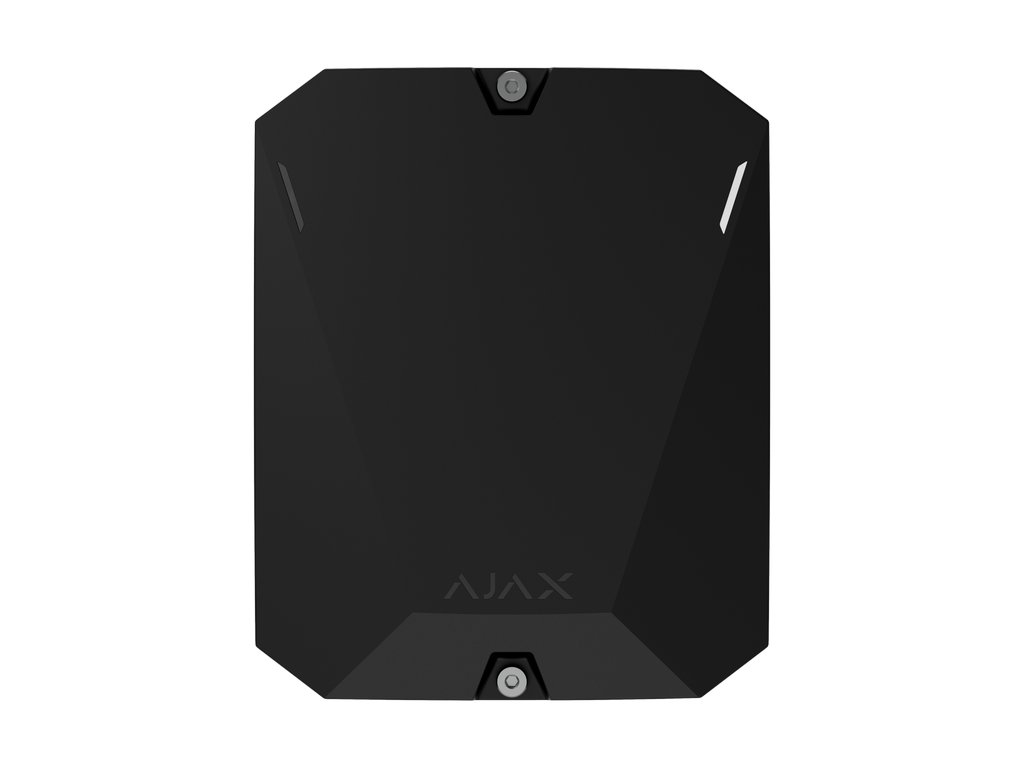

Kryt

Rozměry: 196 × 240 × 100 mm
Hmotnost zařízení v černém krytu: 847 g
Hmotnost zařízení v bílém krytu: 882 g
Barva: bílá, černá
Dvě sabotážní tlačítka a konektor pro sabotážní desku Ajax Case

Instalace

Rozsah provozních teplot: od -10 °C do +40 °C
Provozní vlhkost: až 75 %
Třída ochrany: IP30, IK06

Obsah balení

Pro Ajax Superior MultiTransmitter G3 Jeweller v originálním krytu:
Ajax Superior MultiTransmitter G3 Jeweller
Napájecí kabel
Kabel pro připojení baterie
Kryt
Instalační sada
Stručný návod k použití

Pro Ajax Superior MultiTransmitter G3 Jeweller jako desku:
Ajax Superior MultiTransmitter G3 Jeweller (bez krytu)
Napájecí kabel
Kabel pro připojení baterie
Stručný návod k použití

1 Pouzdra Ajax Case se prodávají samostatně. Integrační modul je kompatibilní pouze s určitými modely Ajax Case. Použijte náš konfigurátor pouzder pro výběr optimálního pouzdra pro konkrétní nastavení: ajax.systems/tools/case-configurator.
2 Dosah komunikace závisí na modelu hubu.
3 Pokud je interval dotazování nastaven na odesílání tří datových paketů každých 12 sekund.
4 Záložní baterie není součástí balení.
